Betoncentrale — complete besturing-modernisering

De vraag

De bestaande besturingslessenaar van de betoncentrale was aan vervanging toe. Er waren al verschillende componenten verbrand, en omdat de lessenaar vanuit vroeger niet goed afsloot, was er veel cementpoeder in de relais gevallen — die wilden daardoor niet meer betrouwbaar schakelen. De runtime-PC en de oude PLC moesten vervangen worden, en de klant wilde meteen ook remote-toegang en moderne logging.

Onze aanpak

We zijn begonnen met de besturingslessenaar te vervangen door een Siemens 1500F-safety PLC met daaronder een ET200-systeem, voorzien van weegkaarten en safety-kaarten. De runtime-PC ging eruit, een Siemens touch panel kwam ervoor in de plaats.

De grote keuze in dit project zat in de aansturing van de kubel — een soort monorail die het beton via een rail naar de bewerkingshal brengt. Die rail wordt gevoed met 380V via een Akaprail. We hebben ervoor gekozen om de frequentieregelaar op de kubel te zetten, in plaats van in de besturingskast. Zo hoeft de frequentiegeregelde spanning niet door de lange Akaprail te lopen, wat storingen en spanningsverliezen voorkomt.

Die keuze had wel als consequentie dat we een wifi-signaal vanaf de besturingskast naar de kubel moesten brengen. Daarvoor gebruiken we de R-coax van Siemens: een lange coaxkabel langs de Akaprail, met een ontvanger op tien centimeter onder de kabel die continu met de kubel meerijdt. Daardoor pikt het systeem geen stoorsignalen op en is het wifi-signaal altijd sterk genoeg — ook voor de safe torque off, noodstop en safety beugels, die net als de gewone I/O (start/stop, snelheid, thermische beveiliging) via deze verbinding lopen.

De weegband is voorzien van weegcellen en verbonden met een ET200. Logging gaat via de webbrowser van de 1500F en wordt in Excel aangeboden. Voor remote-toegang hangt het geheel achter een Ewon-kastje.

De techniek

• Siemens S7-1500F (safety) hoofd-PLC
• ET200 distributed I/O met weegkaarten en safety-kaarten

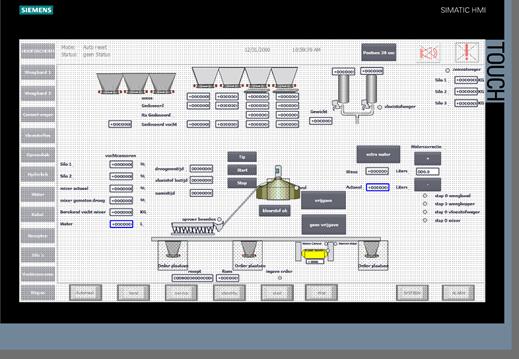

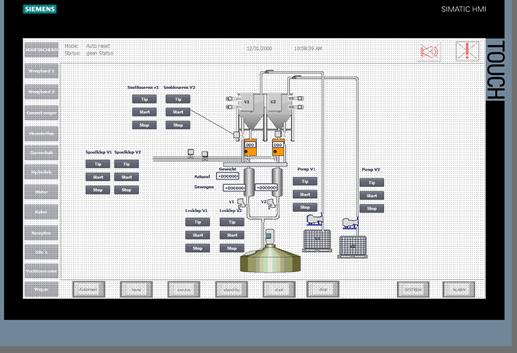

• Siemens touch panel als bedienings-HMI
• Akaprail 380V voeding langs de monorail
• Siemens R-coax wifi-systeem voor kubel-communicatie
• Frequentieregelaar op de kubel zelf
• Ewon remote-access kastje
• Logging via 1500F webserver naar Excel
• Eplan P8 voor schema’s

Resultaat

De centrale draait storingsvrij. Cementpoeder kan niet meer in de stuurorganen vallen — die staan veilig in een nieuwe afgesloten lessenaar. Onderhoud op afstand kan via Ewon, en de productieadministratie krijgt automatisch een Excel-export uit de PLC. Safe torque off en noodstoppen werken over hetzelfde wifi-kanaal als de gewone I/O, zonder storingen.
